자동차#4 차체_ 전단부(Front Body)

전단부 (Front Body)

Bodyshell에 있어서 좌석보다 앞부분의 총칭. 엔진 룸의 형성, 프론트 휠의 흙 받이, 라디에이터 및 전륜의 현가장치, 스티어링 기어박스가 부착이 된다. 또한 엔진룸과 실내공간을 구분하여 엔진의 소음을 차단해준다. 충돌 시 충격에너지를 흡수함과 동시에 스티어링의 후방이동 및 엔진의 실내 침입을 최소한도에서 막아주는 역할을 한다.

Dash Panel - 전면부의 엔진 룸과 실내공간을 구분하는 역할을 한다. 악셀과 브레이크와 같은 페달이 마운팅 된다. 엔진룸과 운전석 사이의 판넬, 방화벽이라고도 불린다. 엔진룸에서 발생하는 소음이 차 실내로 전달되는 것을 차단한다. 차폭 방향 전체를 가로지르는 형태로 설치된다. 정면 충돌 시에는 엔진룸의 변형을 차단하여 차실의 수축 변형을 억제하여 탑승객을 보호한다.

출처 : http://www.gnsauto.co.kr/eng/product/bbsControlBody.jsp?event=m11

Apron - 어디서는 Wheel Apron 또 어디서는 Fender Apron이라고 지칭하고 있다. 차량의 측면에 위치하여 앞바퀴의 환경을 확보하는 역할을 한다. Shock Absorber를 지지하고, 엔진 룸을 형성하며 A pillar와 Cowl 부분 그리고 Front Side Member를 하나의 멤버로 마운팅 해주는 역할을 한다. 충돌 시에 사이드 멤버와 함께 충격 에너지를 흡수하는 역할을 한다.

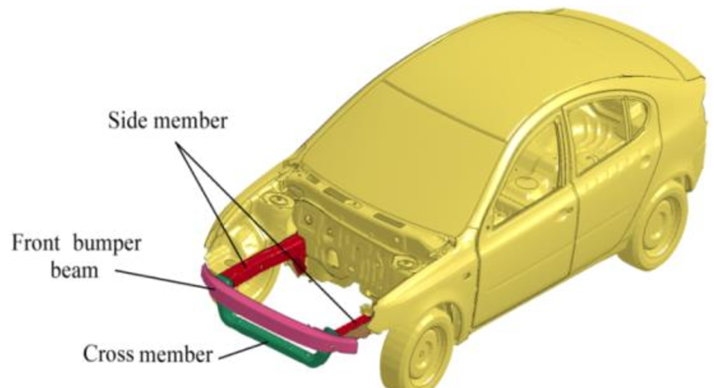

Side Member - 비트림을 방지하는 목적으로 진동, 소음, 핸들링, 승차감, 내구 강성에 영향을 주는 부품. 프런트 사이드 멤버는 엔진/변속기, 샤시 부품, 파이프, 와이어 등을 마운팅할 수 있도록 구성된다.

출처 : 스몰오버랩 충돌 구조물의 에너지 흡수 원리와 .. : 네이버블로그 (naver.com)

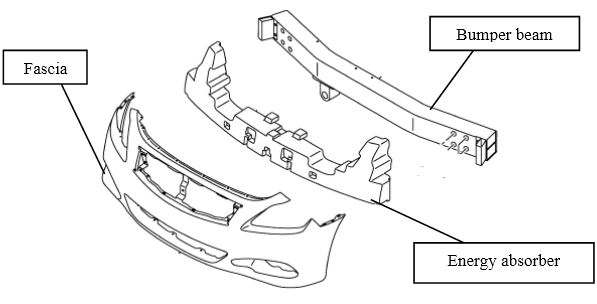

Bumper Beam - 차량의 주요 안전기능 부품으로 대물 또는 차량 간의 저속 충돌 시 차체와 주요기능 부품의 보호, 승차원의 충격 완화 및 보행자의 안전을 확보하는 역할을 한다.

출처 : https://www.researchgate.net/figure/Common-bumper-system-60_fig1_315099439
